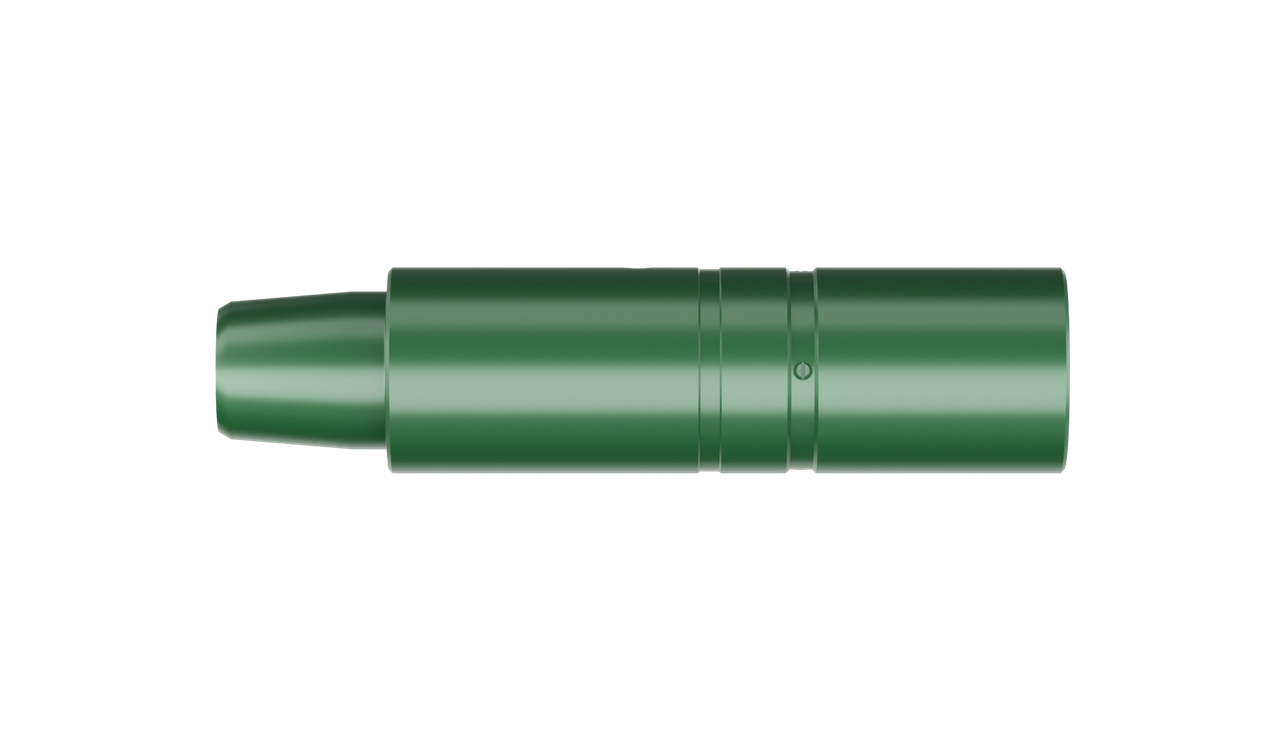

Устройство перепускное (УП)
Предназначено для применения совместно с комплектом инструмента для вырезания окна в обсадной колонне и зарезки бокового ствола с гидравлическим якорем. Устройство позволяет выполнять прямые и обратные промывки, а также проводить ориентирование клин-отклонителя телесистемой с гидравлическим каналом связи.
Преимущество данной системы заключается в возможности подбора штифтов различного диаметра под необходимые условия для строительства скважины и используемого бурового оборудования (глубина установки клин-отклонителя, характеристики телесистемы, характеристики насоса).
Модель
Резьба
Наружный диаметр корпуса
миллиметр
дюйм
УП-83
З-83м/З-83н
108
4,2519
УП-86
З-86м/З-86н
108
4,2519
УП-102
З-102м/З-102н
124
4,8818
УП-108
З-108м/З-108н
140
5,5118
УП-133
З-133м/З-133н
165
6,4960
Модель
Расход по воде при ориентировании, л/сfi
Расход по воде для активации якоря (min), л/сfi
УП-83
До 8
12
УП-86
До 8
12
УП-102
До 10
16
УП-108
До 10
16
УП-133
До 25
35
